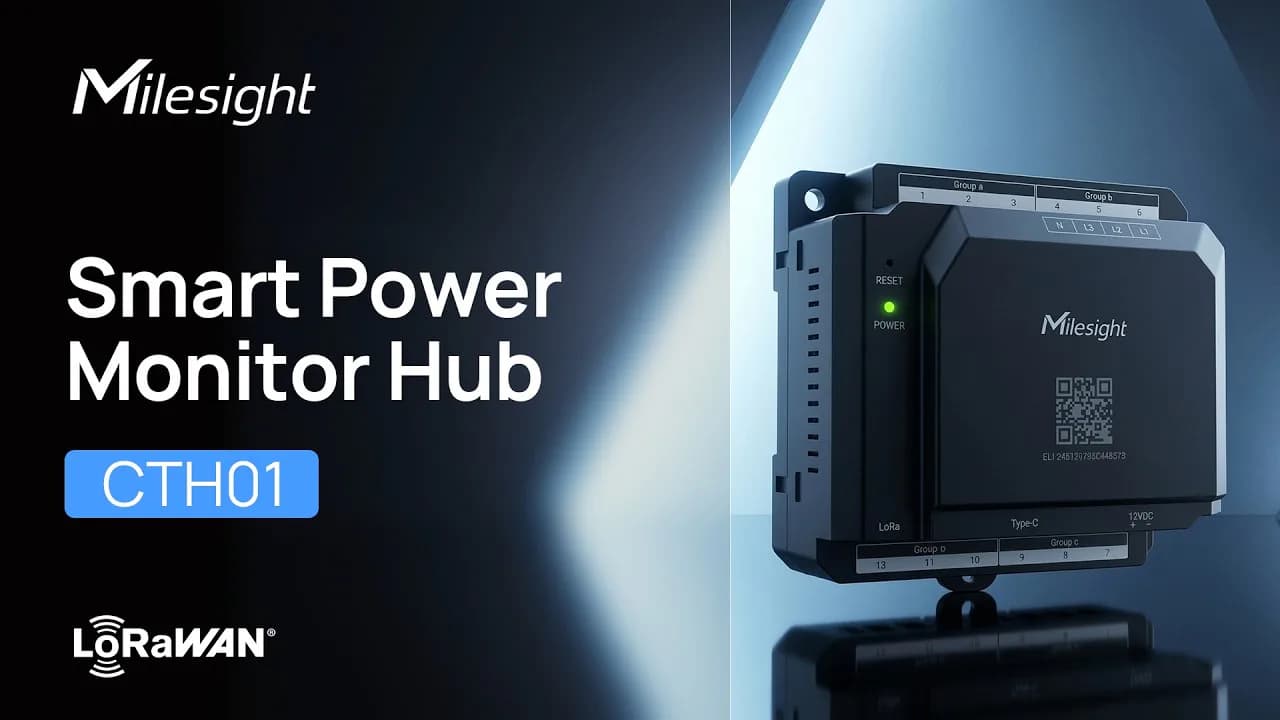

CTH01, endüstriyel ve ticari tesislerde 12 kanal enerji izlemesi için tasarlanmış LoRaWAN tabanlı akıllı bir güç monitörü. Kesintisiz kurulum, yüksek doğruluk ve tahmine dayalı bakım olanağı sunar.
CTH01, endüstriyel ve ticari tesislerde enerji verimliliğini sağlamak için geliştirilmiş bir LoRaWAN tabanlı akıllı güç monitörüdür. 12 kanal kapasitesiyle, aynı anda 4 adet üç fazlı veya 12 adet tek fazlı devre izlemesi yapabilir. Kesintisiz kurulum, yüksek doğruluk ve tahmine dayalı bakım olanağı sunarak, ticari ve endüstriyel tesislerin enerji maliyetlerini düşürmesine ve verimliliğini artırmasına yardımcı olur.

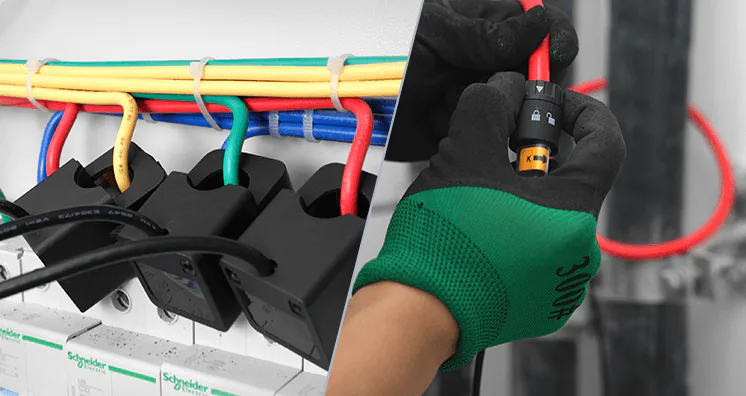

CTH01'in en önemli özelliklerinden biri, elektrik tesisatında hiçbir kesinti yapmadan kurulabilmesidir. Manyetik voltaj sensörleri, devre kesicilerin vidalarına anında yapıştırılabilir. Akım ölçümü için ise bölünebilir çekirdekli transformatörler (split-core CT) iletkenler etrafına sarılır — kablolar kesilmez, güç kesilmez.
Bu yaklaşım, kurulum hızını artırırken hata riskini ortadan kaldırır. Ayrıca, farklı akım aralıklarını (100A'dan 4000A'ya kadar) tek bir hub'da birleştirmek mümkündür. RJ11 konnektörlü plug-and-play tasarım, herhangi bir özel donanım satın almaya gerek kalmadan esneklik sağlar.
CTH01, 8 kHz örnekleme frekansıyla çalışarak, enerji verilerini sınıflandırma standartlarına (IEC 62053-21) uygun olarak ±1% doğrulukla kaydeder. Bu, basit enerji tüketim takibinin ötesine geçer.

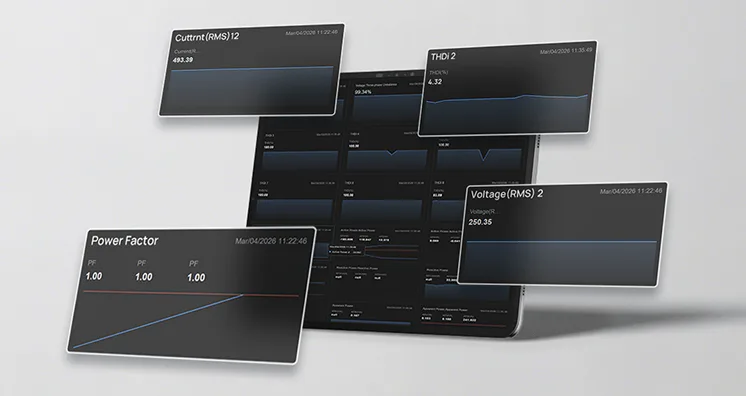

Cihaz, harmonik bozulma (THD), voltaj dengesizliği ve güç faktörü anomalilerini gerçek zamanlı olarak algılar. Bu veriler, elektrik altyapısının sağlığını proaktif olarak izlemek ve ekipman arızalarını önceden tespit etmek için kullanılabilir.
Kurulum ve yönetim, Milesight Toolbox mobil uygulaması üzerinden Bluetooth ile yapılır. Elektrik panosu açılmadan, güvenli bir mesafeden tüm ayarlamalar tamamlanabilir.
Akım transformatörü polaritesi hatalı bağlanırsa, yazılım üzerinden düzeltme yapılabilir — pahalı ve zaman alan yeniden kablolama işlemi gerekli değildir. LED durum göstergesi, cihazın anlık durumunu ve alarm bilgilerini görsel olarak sunar.
Büyük ticari binalar, sık sık görünmez enerji kayıplarından muzdarip olur. Boş saatlerde çalışan sistemler, kötü ayarlanmış HVAC veya aydınlatma, ve idle ekipman, toplam tüketimin önemli bir kısmını oluşturabilir.
CTH01'in 12 kanal görünürlüğü, bu "görünmeyen" enerji israfını ortaya çıkarır. Yönetim, bu verilere dayanarak somut adımlar alabilir: enerji verimliliği programları başlatabilir, ekipman bakım planlarını optimize edebilir, ve ölçülebilir maliyet tasarrufu sağlayabilir.
Ayrıca, ofis, perakende ve ortak çalışma alanlarında, CTH01 gerçek voltaj ölçümü kullanarak şeffaf iç maliyet dağılımı sağlar. Geleneksel ağır ölçüm cihazlarının yerini, tek bir yüksek doğruluklu hub alır.
Harmonik bozulma ve voltaj dengesizliği, ekipman stresinin erken uyarı işaretleridir. Rulmanlar arızalanmadan, üretim hatları durmadan, CTH01 bu imzaları 8 kHz'de yakalar. Böylece bakım, reaktif değil proaktif hale gelir.
Elektrik altyapısı, kendi kendini teşhis eden bir sisteme dönüşür. Üretim tesisleri, bu öngörülü veriler sayesinde planlanmış bakım yapabilir ve beklenmedik duruşları önleyebilir.
Çatıda güneş panelleri olan binalar, dinamik enerji dengelemesiyle karşı karşıya kalır. CTH01, ithal edilen ve ihraç edilen gücü ayrı ayrı izler.
Güneş üretimi, pil depolama ve şebeke tüketimi arasındaki etkileşimi yönetir. Kendi tüketimini maksimize etmek ve beslenme tarifelerini hassas bir şekilde takip etmek mümkün hale gelir.
CTH01, Milesight'ın kurumsal IoT cihaz yönetim platformuyla entegre çalışır. Plug-and-play kurulum, toplu cihaz konfigürasyonu, hava üzerinden güncelleme (OTA), uzaktan erişim ve cihaz paylaşımı gibi özellikler, büyük ölçekli dağıtımları basitleştirir.
Açık API ve Webhook desteği, harici sistemlerle veri alışverişini mümkün kılar. Böylece CTH01, mevcut enerji yönetimi veya bina otomasyon sistemlerine sorunsuz bir şekilde entegre edilebilir.
CTH01, ana dağıtım panosundan başlayan merkezi izleme sağlarken, Milesight'ın CT Serisi akım transformatörleri (CT10x, CT3xx), dağıtılmış yüklerin izlenmesi için tasarlanmıştır.
CT10x ve CT3xx, kendi kendini besleyen, 3.3 kHz'e kadar doğrulukla çalışan, gerçek zamanlı ampere-saat hesaplaması yapan cihazlardır. Kesintisiz kurulum ve bakımsız işletme, tesisin her yerinde enerji görünürlüğü sağlar.
Bu iki cihaz birlikte, birleşik bir LoRaWAN ekosistemi oluşturur. Ana hub'dan bireysel şubelere kadar, tüm tesisin enerji tüketimi granüler bir şekilde izlenebilir.
CTH01, 12 V DC güç kaynağıyla çalışır ve maksimum 5.8 W tüketir. Voltaj ölçüm aralığı 100–500 V AC, akım aralığı ise standart olarak 1000 A'ya kadar (özel sipariş ile 4000 A'ya kadar) çıkabilir.
Cihaz, 50–60 Hz çalışma frekansında, -20°C ile +70°C sıcaklık aralığında, IP30 koruma sınıfında çalışır. DIN 35 ray montajı veya manyetik montaj seçenekleri mevcuttur. ETL (UL/CSA), CE (RED & LVD), FCC ve SRRC sertifikaları ile uyumludur.
LoRaWAN protokolü, CN470, IN865, RU864, EU868, US915, AU915, KR920 ve AS923 frekans bantlarını destekler. OTAA ve ABP modu, Class C işletme seçeneği sunulur.
CTH01 ile kullanılabilecek aksesuarlar arasında manyetik somun (MN1605), RJ11 akım transformatörleri (RCT-RJ11) ve Rogowski bobinleri (RRC-RJ11) yer alır. Bu aksesuarlar, 100A'dan 4000A'ya kadar ölçüm aralıklarında mevcuttur.
Uyumlu cihazlar arasında TS301, TS302, TS201, TS201-TH, TS602 gibi Milesight sensörleri bulunur. Böylece, CTH01 merkezli bir enerji izleme ağı, ek Milesight IoT cihazlarıyla genişletilebilir.
Endüstriyel IoT alanında, Milesight gibi köklü üreticilerin LoRaWAN tabanlı çözümleri, Türkiye'deki ticari ve endüstriyel tesislerde giderek daha yaygın hale geliyor. CTH01, enerji verimliliği ve tahmine dayalı bakım konusunda somut sonuçlar sunmak isteyen işletmeler için ideal bir başlangıç noktasıdır.
Eğer tesisinizdeki enerji maliyetlerini düşürmek, elektrik altyapısının sağlığını proaktif olarak izlemek veya güneş enerjisi yatırımınızdan maksimum verim almak istiyorsanız, IoTMarketi aracılığıyla Milesight CTH01 hakkında detaylı bilgi alabilir ve proje talebinizi iletebilirsiniz. Türkiye'de endüstriyel IoT çözümleri konusunda uzman ekibimiz, tesislerinize en uygun konfigürasyonu belirlemede yardımcı olacaktır.
Donanım
Bu çözüme uygun katalog ürünleri — stok ve teslimat için teklif isteyin.
FAQ
CTH01, Milesight tarafından üretilen 12 kanal LoRaWAN tabanlı akıllı güç monitörüdür. Endüstriyel ve ticari tesislerde aynı anda 4 adet üç fazlı veya 12 adet tek fazlı devre izlemesi yapabilir. Kesintisiz kurulum, yüksek doğruluk ve tahmine dayalı bakım olanağı sunarak enerji maliyetlerini düşürmesine ve verimliliğini artırmasına yardımcı olur.
CTH01, manyetik voltaj sensörleri ve bölünebilir çekirdekli akım transformatörleri (split-core CT) kullanır. Manyetik sensorler devre kesicilerin vidalarına anında yapıştırılabilir, akım transformatörleri ise iletkenler etrafına sarılır — hiçbir kablo kesilmez, güç kesilmez. RJ11 plug-and-play konnektörleri sayesinde kurulum hızlı ve hatası az olur.
CTH01, 8 kHz örnekleme frekansıyla ±1% doğrulukla (IEC 62053-21 standardına uygun) çalışır. Harmonik bozulma (THD), voltaj dengesizliği, güç faktörü anomalileri ve diğer elektrik parametrelerini gerçek zamanlı olarak algılar. Bu veriler, ekipman arızalarını önceden tespit etmek ve tahmine dayalı bakım yapmak için kullanılabilir.
CTH01, standart olarak 1000 A'ya kadar akım ölçebilir. Özel sipariş ile 4000 A'ya kadar ölçüm aralığı sağlanabilir. Farklı akım aralıklarını (100A, 300A, 500A, 1000A, 4000A) tek bir hub'da birleştirmek mümkündür.
Milesight ürünleri ve LoRaWAN tabanlı endüstriyel IoT çözümleri hakkında detaylı bilgi almak ve proje talebinizi iletmek için IoTMarketi'ye başvurabilirsiniz. Türkiye'de endüstriyel IoT konusunda uzman ekibimiz, tesislerinize en uygun konfigürasyonu belirlemede yardımcı olacaktır.
